ECSPD 개발배경
∎ 전기사용 증가에 따른 전기재해 발생증가
● 21C이후 기후변화로 인해 지속적으로 증가
하고 있는 자연재해가 전기재해로 이어지고
있다.
● 5차 산업혁명 시대에 진입하며 급증하는
전기 사용량 등으로 전기재해가 사회적 문제
로 대두되고 있다.
▶ 중대재해 기업처벌법 제정 등 간접적인
억제책 외에도 전기재해로 인한 사회적
비용을 줄이는 대안이 필요함

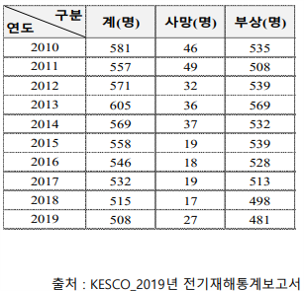

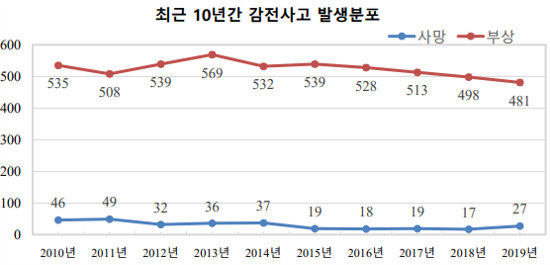

※ 2010년부터 2019년까지의 감전사고 발생
현황은 아래 그림에서 나타난 바와 같이
인명피해는 2010년의 581명에서 약14.4%
가 감소하여 2019년에는 508명이 발생한 것
으로 나타났다.
∎ 감전전압(접촉전압 ) 기준 범위
1. 인체의 전기가 통과하는 전류
1) 전류의 크기
2) 통과지속시간
3) 주파수 및 신체를 통과하는 경로 신체의
저항
2. 전류크기의 인체의 반응
1) 심실세동(Ventricular Fibrillation)
2) 통과시간: 주파수 크기와 통과시간은
심실세동값보다 작아야 함.
예] Daliziel 실험 체중이 50kg인 사람은
1초 동안에 116mA의 전류에 견디고,
0.1초 동안은 367mA전류에 견딤
3) 비선형적 저항과 캐피시던스(전류경로,
접촉전압, 통전시간, 주파수, 피부의
건조상태, 접촉면적, 접촉압력과 온도)
3. 인체의 저항
1) IEC 접촉 저항 60HZ기준 Dalziel실험에
의해 인체저항값의 피부저항값 범위
300~3,000Ω
2) IEC 안전상 피부저항 : 300Ω, 피부조건에
따라 500~1,000Ω
3) 손 및 발의 접촉저항 0Ω, 손과 양발,
손과 손, 발과 발 사이의 인체저항값 1,000Ω
